Design Pattern(5) - Abstract factory

以下文章是閱讀 深入淺出Design Pattern 還有 聖經還有Source making的筆記 圖片截圖自lynda.com的Foundations of Programming: Design Patterns 要更深入的理解一定要去看這兩本書

前言

從工廠方法接到抽象工廠花了我不少時間去理解 這一塊一開始我覺得深入淺出寫的不是很好 它把工廠方法到抽象方法的銜接講的太理所當然 這驅使我去找了很多相關的資料 發現每個人講解抽象工廠的出發點都不太一樣

有點像是每個人對於同樣一件事 有不同的角度去解讀 而寫文章的人最希望下筆的角度 是他最不熟悉的角度 畢竟沒有人會想筆記你原本就會的東西

學習抽象方法的過程有點像是拼一塊拼圖 每個連結都給了我不同部分的拼圖 當我全部拼完 知道這是怎麼回事了之後 再回頭看每個連結 都講得有它的道理 現在我就覺得深入淺出講得不差 只是某些他覺得理所當然的知識我並不清楚 這才是我卡住的主因

其中最重要的一塊拼圖是圖說設計模式 這是個講Design pattern非常好的連結

拼圖拼完後 我想過為什麼我會搞混抽象工廠跟工廠方法 仔細想過之後 我認為簡單工廠跟工廠方法要先用例子解釋 但抽象方法要從使用時機下筆

大家就試試從我的角度去理解抽象工廠吧!

工廠方法的限制

工廠方法的factoryMethod 只能創建一個對象 比如說Pizza

但如果我們想要更加細分想創建的東西 比如說Pizza的所需原料(麵團 醬料 起司 蛤蠣) 如果我們用工廠方法的話 我們需要為每一個原料都創一個工廠

在這個例子就是NY麵團工廠 NY醬料工廠 NY起司工廠 NY蛤蠣工廠 Chicago麵團工廠 Chicago醬料工廠 Chicago起司工廠 Chicago蛤蠣工廠 因為每個工廠方法只能生產一個產品

public class NYPizzaStore extends PizzaStore {
    Pizza createPizza(String item) {
	DoughFactory doughFactory = new NYDoughFactory();
	SauceFactory sauceFactory = new NYSauceFactory();
	CheeseFactory cheeseFactory = new NYCheeseFactory();
	ClamFactory clamFactory = new NYClamFactory();
	if (item.equals("cheese")) {
    	    return new NYStyleCheesePizza(doughFactory,
		sauceFactory, cheeseFactory);
	} else if (item.equals("veggie")) {
	    return new NYStyleVeggiePizza(doughFactory,
		sauceFactory, cheeseFactory);
	} else if (item.equals("clam")) {
	    return new NYStyleClamPizza(doughFactory,
		sauceFactory, cheeseFactory, clamFactory);
	} else if (item.equals("pepperoni")) {
	    return new NYStylePepperoniPizza(doughFactory,
		sauceFactory, cheeseFactory);
	} else return null;
    }
}

這樣實在是太難maintain了 所以我們把相關的產品(NY麵團工廠 NY醬料工廠 NY起司工廠 NY蛤蠣工廠)組成一個產品族 交給同一個工廠來生產 鼎鼎大名的抽象工廠就誕生了

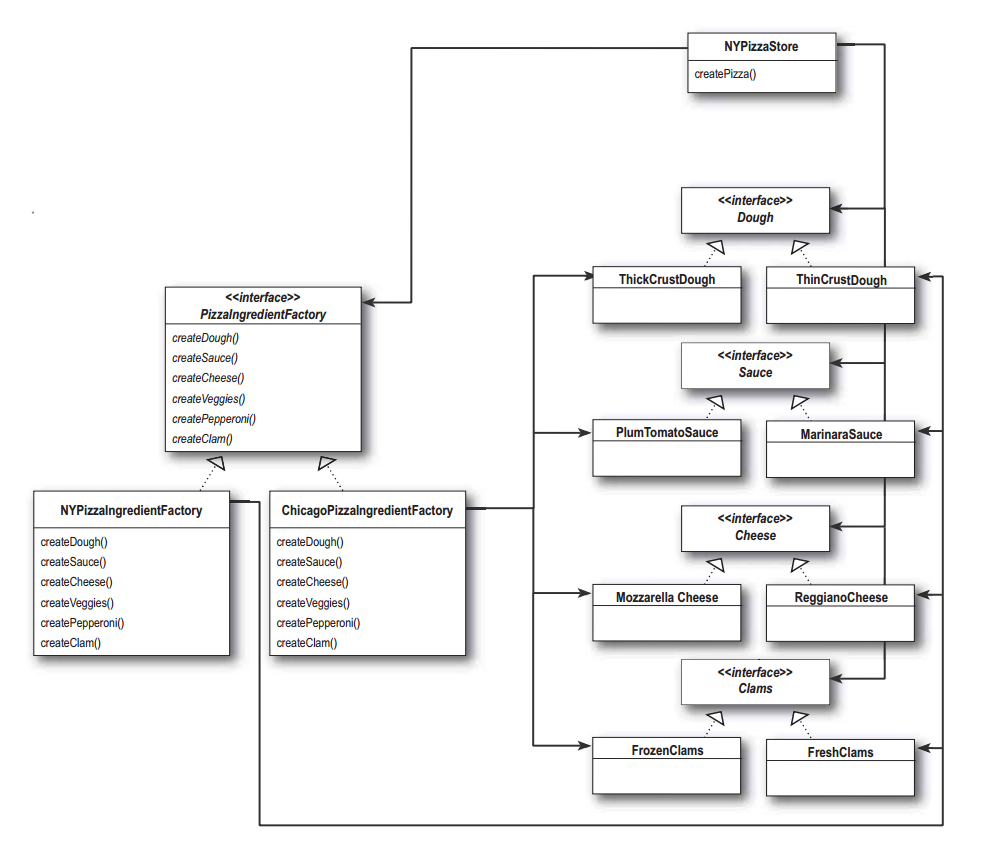

Alt text

抽象的Pizza原料工廠定義了每個原料工廠要創建的東西的介面 每個繼承了Pizza原料工廠的具體原料工廠乖乖implement所有需要創建的東西

再來些例子 如果工廠方法生產的是房子 抽象工廠可以生產一個房子的所有家具(沙發電視電風扇) 如果工廠方法生產的是武士 抽象工廠可以生產一個武士的所有配備(盔甲 鞋子 手套)

第一眼看起來很可怕 但其實只是把工廠的責任從生產一個產品 變成生產一個產品族

產品族和產品等級結構

先解釋兩個名詞

產品等級結構: 產品的繼承結構 比如一個抽象類是麵糰 子類別有Chicago麵團跟NY麵團 這三個形成了一個產品等級結構

產品族: 同一個工廠生產的所有產品 其中的每個產品都是座落在不同的產品等級結構中的其中一個產品

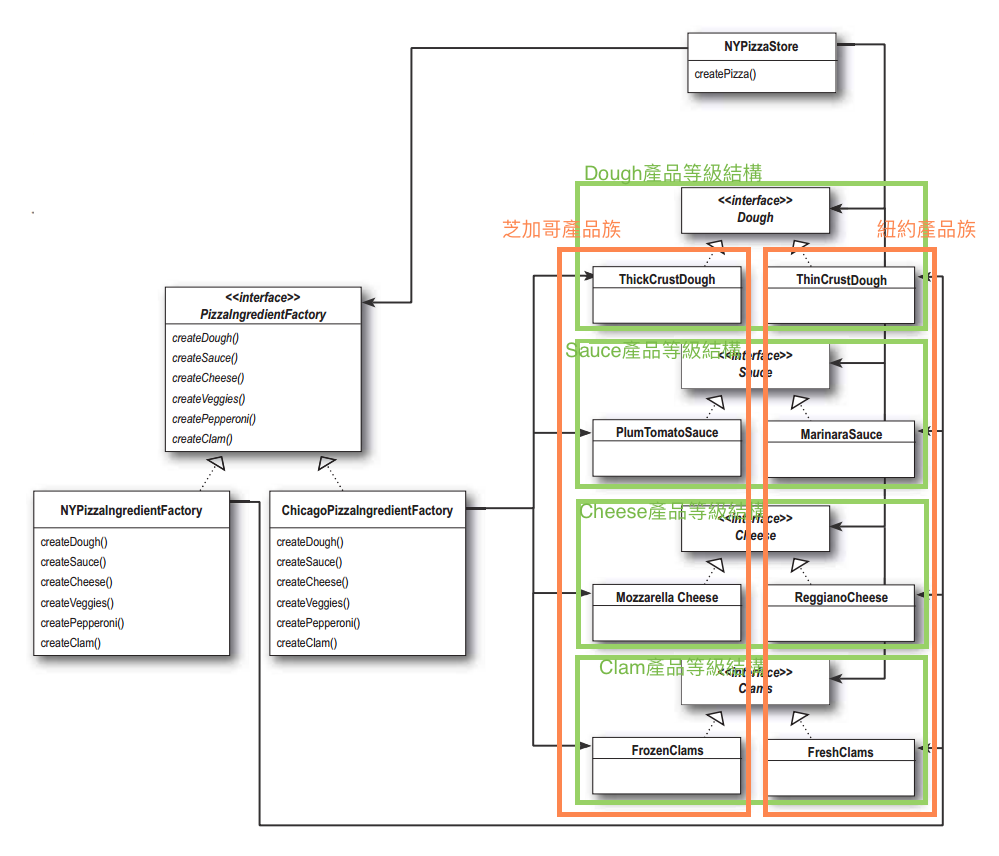

一圖勝過千言萬語 Alt text

套用抽象工廠後

public class CheesePizza extends Pizza {
    PizzaIngredientFactory = ingredientFactory;
    public CheesePizza(PizzaIngredientFactory ingredientFactory){
	this.ingredientFactory = ingredientFactory;
    }
    void prepare(){
	dough = ingredientFactory.createDough();
	sauce = ingredientFactory.createSauce();
	cheese = ingredientFactory.createCheese();
    }
}

至於PizzaStore跟他的子類 概念跟工廠方法一樣 由子類決定要實例化的類別為何

public class NYPizzaStore extends PizzaStore {
    protected Pizza createPizza(String item) {
	Pizza pizza = null;
	PizzaIngredientFactory ingredientFactory = new NYPizzaIngredientFactory();
	if (item.equals("cheese")) {
  	    pizza = new CheesePizza(ingredientFactory);
	} else if (item.equals("veggie")) {
  	    pizza = new VeggiePizza(ingredientFactory);
	} else if (item.equals("clam")) {
	    pizza = new ClamPizza(ingredientFactory);
	} else if (item.equals("pepperoni")) {
	    pizza = new PepperoniPizza(ingredientFactory);
	}
	return pizza;
    }
}

點pizza的方法就跟工廠方法一樣

PizzaStore nyStore = new NYPizzaStore();
Pizza pizza = nyStore.orderPizza("cheese");

對client來說 用法一樣 client並不知道裡面的產品已經變成產品族

抽象工廠

用一個抽象工廠來定義一個創建 產品族 的介面 產品族裡面每個產品的具體類別由繼承抽象工廠的實體工廠決定

上面那句話請務必讀懂他

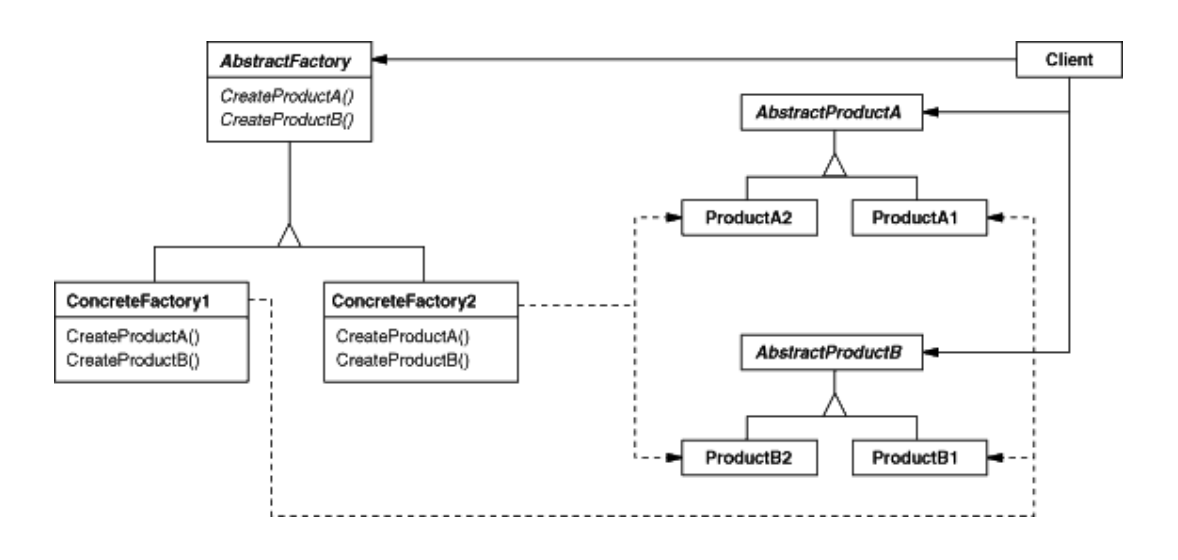

結構

Alt text

優缺點

1.一樣區隔了每個產品的生成和使用 client被隔離在產品的class之外 client甚至不知道什麼產品被創建了 他只要知道那個產品有哪些函數可以給他call 這個特點使得抽換具體工廠這件事變得非常容易

2.性質類似的產品集中管理(所有NY的原料一起管理 或是所有日式的傢俱一起管理) 今天有新的工廠要進來 他需要implement的method非常明確 照著AbstractFactory定義的介面實作就對了 某種程度而言也算是給client方便 我保證他只會用到同一個產品族的對象

3.缺點非常致命 就是當我想在產品族加一個產品非常困難 因為我所有子工廠要跟著改 這被稱為開閉原則的傾斜性: 新增產品族容易 但新增產品結構困難

使用時機

1.一個系統必須和產品的生成/組合 保持獨立

2.許多類似的產品可以組成產品族 方便集中管理 而且多於一個的產品族

3.只想公開產品interface不想公開實作細節

細說抽象工廠

準備好豐收融會貫通的果實了嗎? Go!

1.抽象工廠定義了需要創建的產品族 由concreteFactory去實作抽象工廠 所以通常抽象工廠裡的每一個創建product的抽象方法 都是用工廠方法 由繼承的具體工廠來實現 這也是這兩個名詞常被搞混的原因

2 .

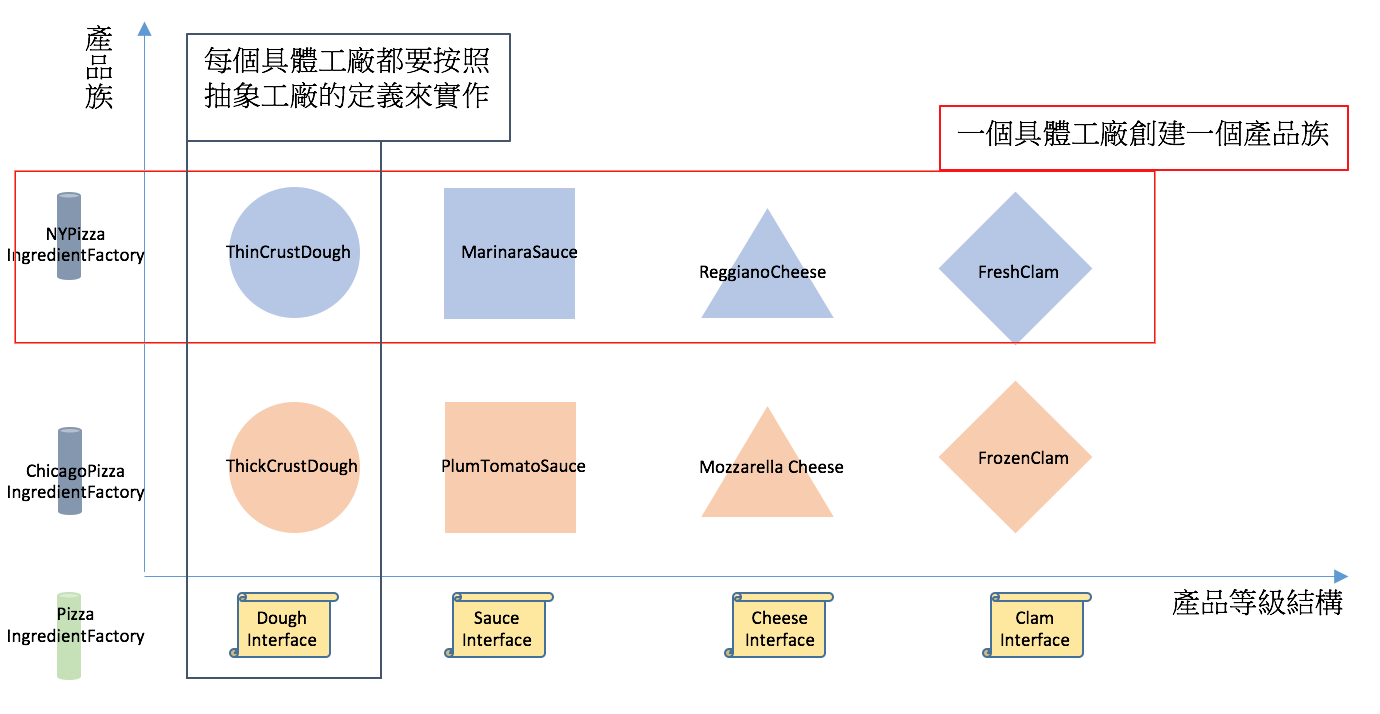

Alt text

由此圖可以看得出來 如果我們用抽象工廠來實作pizza店 我們只需要實作2個工廠(ChicagoPizzaIngredientFactory, NYPizzaIngredientFactory) 但如果我們用工廠方法來實作 我們需要實作8個工廠

所以當你發現你的工廠方法們 遵循著一個產品族的pattern 試著把這產品族分離出來寫稱抽象工廠的interface 然後用具體工廠實現 這就是Design Pattern rule #2: Program to an interface, not an implementation

3.退化成工廠模式

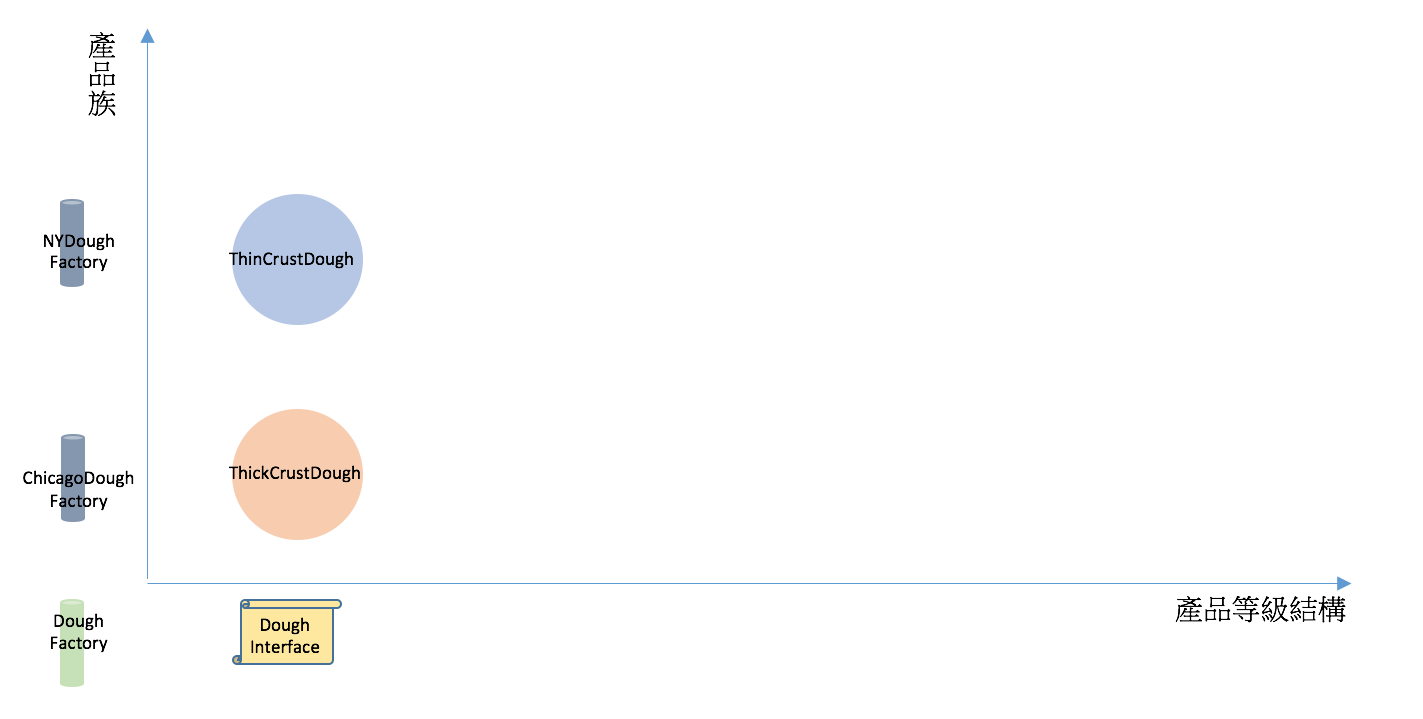

如果你的抽象工廠裡定義的創建方法只有一個(只有一個產品等級結構) 那你的抽象工廠就退化成工廠方法 Alt text 你把上圖的Dough改成Pizza 就是我們上一篇工廠方法在說的東西

4.退化成簡單工廠模式

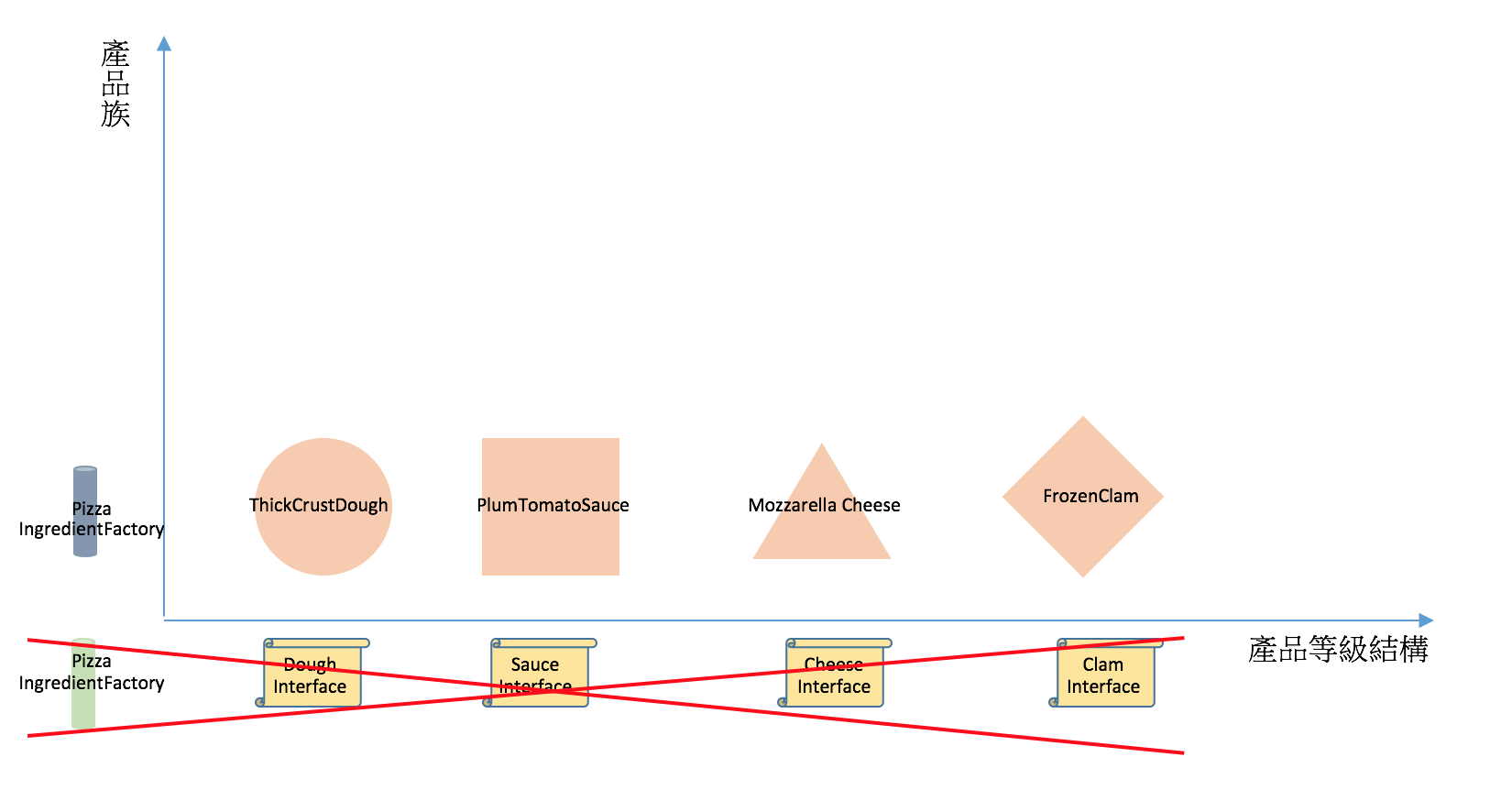

如果你只有一個具體工廠 Alt text 因為每個配料只有一個實作 所以沒有使用interface的必要 你把上圖的各個配料改成各個pizza 就是上一篇的簡單工廠模式的例子

總結

只有簡單工廠跟抽象工廠 真的需要實作工廠

工廠方法指的是一個方法 這個方法負責創造東西 且交由子類別負責繼承

生命中所殘缺的部分 是一本自傳裡 不可或缺的內容 –席慕容

工廠方法所殘缺的部分 是抽象工廠裡 不可或缺的內容 –姜柏宇
